磷酸盐加药装置组成结构有:溶液箱、液位计、计量箱、搅拌器、加药计量泵、安全阀、压力表、控制柜、阀门以及管路集中布置,各部件的材质主要分不锈钢和碳钢衬胶。

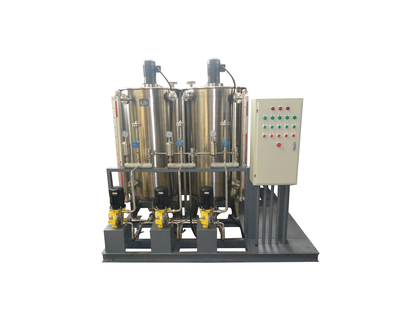

磷酸盐加药装置
锅炉给水中的钙、镁硬度会在高温环境下发生化学反应,或者浓缩结晶,生成不溶的水垢,牢固附着在锅炉受热面上,这种水垢是热的不良导体,会阻碍热的传导,严重时会发生锅炉爆管事故,另外,还会诱发并加剧水垢下面的金属化学腐蚀,危害非常严重。虽然锅炉凝结水、锅炉给水都已经过了严格的软化、除盐处理,但仍有少量的钙、镁硬度进入炉水中,如果不对这部分的硬度做处理,也会结垢对锅炉安全运行造成威胁,目前,炉水加磷酸盐是最为适宜的处理方法,反应如下:
10Ca2 6PO4 2OH→Ca10(OH)2(PO4)6 (碱性磷酸盐)
碱性磷酸钙是一种松软的水渣,易随锅炉排污排除,而且不会粘附在炉内变成水垢。
本加药装置主要包括药液溶配系统、计量投加系统、安全系统和控制系统四个部分。
固体药剂加入溶药箱内,然后按比例加入除盐水或凝结水搅拌溶解,由计量投加系统加到锅炉汽包内,投加控制可采用手动方式,也可依据上位系统输出的控制信号,进行随动控制,自动投加。
高压及更高参数汽包锅炉炉水处理
